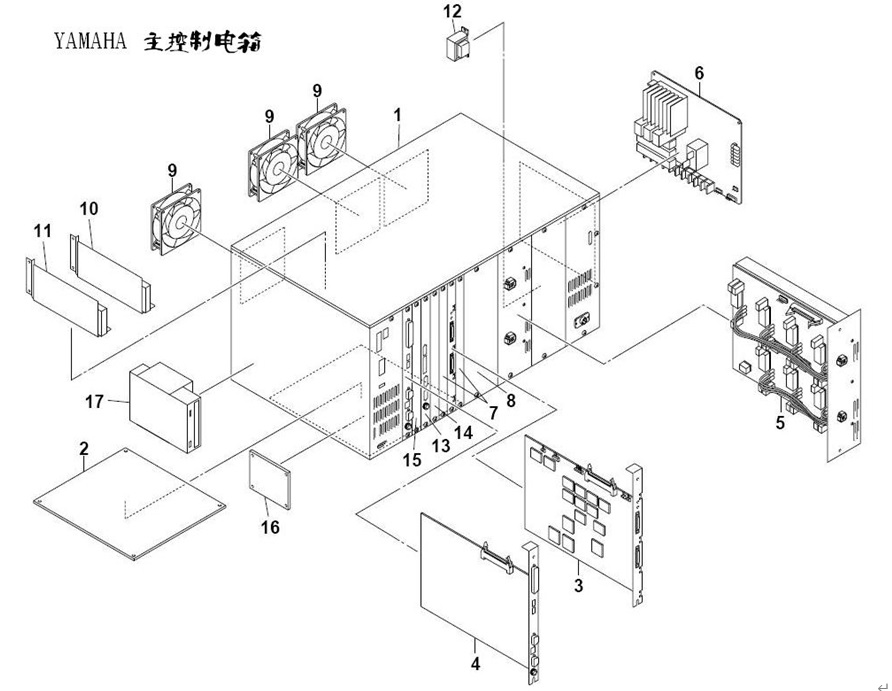

YAMAHA雅馬哈貼片機各板卡位置及介紹 發布時間：2022-01-26 閱讀人數：
|

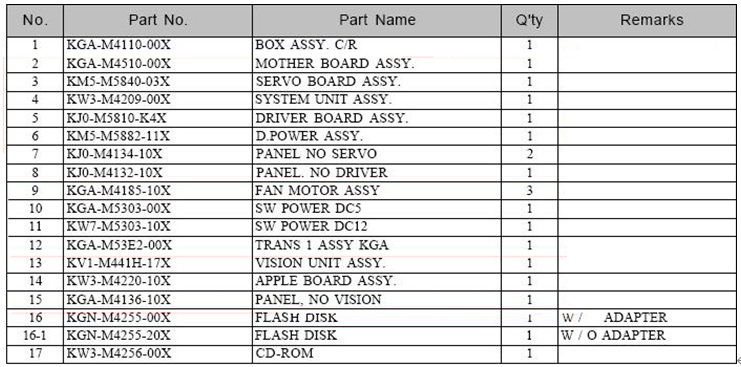

Mother board Mother board將所有的控制器通過ISA-Bus（電源和信號）連接在一起，同時具備AC&DC 電壓檢查功能，它檢測AC輸入（從100V轉換成12V）和DC輸入（5V, +12V, - 12V ），并且用LED來顯示電壓低或電源其他錯誤。 |
|
Servo board Servo board 用來控制貼片機的伺服馬達，如果servo board檢測到錯誤，綠色LED會不亮并且機器進入 急停狀態如果機器軟件運行正常，黃色LED會閃亮，狀態如下：初始化前-4秒（亮2秒，滅2秒），初始化后-1秒（亮0.5秒，滅0.5秒）（XG，X，II機器）。如果編碼器線斷，紅色LED燈會亮。 |
|
System board 符合PICMG 標準影象功能支持CRT/LCD 顯示器支持標準接口（1個鍵盤，1個鼠標，串口，并口，E-IDE接口，軟驅接口和USB接口） |
|
Driver board Driver board受servo board控制，向伺服馬達提供動力，一塊Driver board 最大能驅動7個交流伺服馬達。 |
|
D.power assy D.power board向driver board提供直流+282V電壓檢測電壓變化，電源缺相和高溫。 |
|
Appl board Appl board 和其他的一些I/O板（Headboard或CONV board）一起來控制串行通信。 |
|
Vision board Vision board用來識別處理吸取后的元器件，PCB上的Mark并計算位置和方向最多可接3個模擬I/F相機和3個數字I/F相機 |
|
I/O conveyor unit I/O conveyor unit 包含兩塊板，用來處理傳送部分的數字輸入/輸出信號。I/O BOARD CONVEYOR ASSY (KM5-M4582-xxx) I/O BOARD CORE ASSY (KM5-M4560-1xx) |
|
connection board kit connection board kit 用來控制傳送帶馬達，提供DC24V用在緊急停止電路中。用LED顯示急停情況，詳細含義參考Emergency stop state check list |
|
I/O head assy I/O head assy 用來處理貼片機頭部的數字輸入/輸出信號。包含兩塊板. I/O BOARD HEAD ASSY (KV8-M4572-00x) I/O BOARD CORE ASSY (KM5-M4560-1xx) |
