科普第一站，電子廠全自動上板機的工作原理 發布時間：2022-03-13 閱讀人數：
科普第一站，全自動上板機工作原理是什么？筆者在電子廠工作，每天都會用到全自動上板機，下面分享全自動上板機的工作原理。

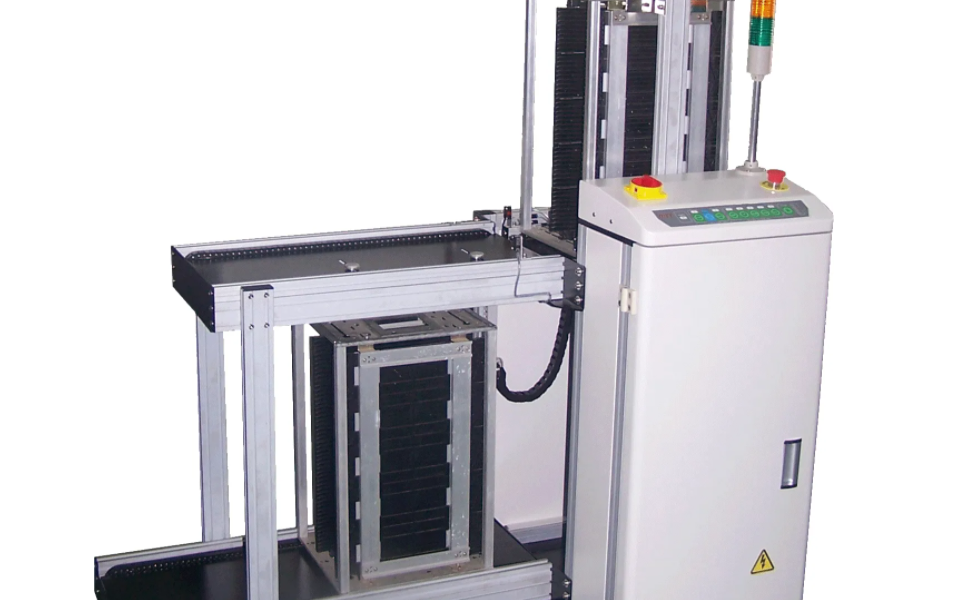

全自動上板機通常用在貼片生產線的源頭，應后置設備（下位機）的需板動作要求，將存儲在周轉箱內的PCB板逐一傳送到生產線上，當周轉箱內的PCB板全部傳送完畢后，空周轉箱自動下載，而代之以下一個滿載的周轉箱。
通過以上的描述，不知道是否理解了全自動上板機的工作原理了呢？
全自動上板機特點
1、 微電腦控制，工作穩定可靠；
2、按鈕或觸摸屏兩種控制面板可供選擇，人機對話方便；按鈕型的操作簡單便捷可靠，成本更低，觸摸屏的更加智能，更加大氣上檔次。
3、 全自動上板機具有聲光報警功能；
4、 可使用標準料箱，通用性強，最多可可放置三個料架；
5、 可根據PCB厚度設定料架升降步距，步距可分為四種(10,20,30,40mm)，這項功能非常實用，尤其是在雙面板的貼片過程中，已經做完了第一面的焊接，根據PCB上元器件的高度，決定料架的升降步距。當PCB上的最高元器件的高度大于10mm時，酌情選擇20mm或者30mm或者40mm的步距。
6、 上料機內置推板機構，免去單獨買推板機；這項功能，當今全自動上板機都已經集成了推板功能了。
7、 具有自動計數功能，便于生產統計；
8、配有信號通訊線，可與其他機器連接，通常與下位機（接駁臺或者錫膏印刷機）相連，接受下位機的要板信號。
全自動上板機技術參數
設備類型：上、下板機設備
料箱數量：2個料箱
電路板的上板時間：約6秒或用戶指定
料箱更換時間：約30秒或用戶指定
步距選擇：1~4（10毫米步距）
電源及電負荷：AC220V+/-20V
氣流量：最多10升/分鐘
電路板厚度：最少0.4毫米
允許瞬時停電：小于20ms
接地：必須可靠節點，這是人員安全的基本要求，也是安全生產的基本要求。
以上為您講述了全自動上板機的工作原理，產品外觀，產品特點和產品的技術參數。愿以上分享能為貼片從業者帶來幫助。
