引起貼裝發生偏位原因之能否穩定的吸附元件 發布時間：2022-03-17 閱讀人數：
貼片機工作過程中，引起貼裝發生偏位原因有許多，其中之一是貼裝頭能否穩定的吸附元件，因此判斷是否穩定的吸附元件對于確定貼裝偏位問題以及解決貼裝偏位問題至關重要。

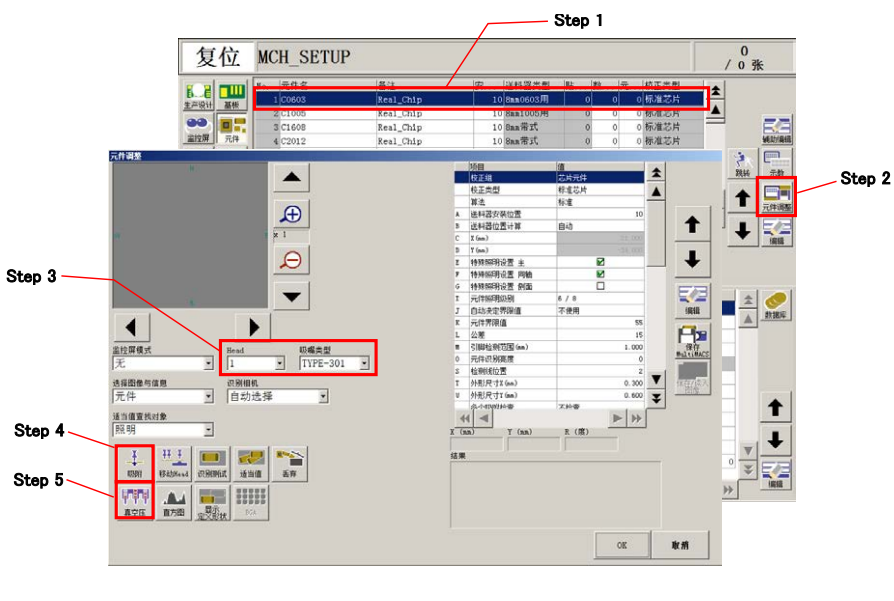

判斷能否穩定的吸附元件的第一個方法是：通過實際吸附元件確認真空壓，來判斷是否能夠穩定地吸附元件。步驟如下：
（一）從元件畫面選擇需要確認真空壓的元件。
（二）按[元件調整]按鈕，打開“元件調整”畫面。
（三） 確認準備吸附元件的貼裝頭與吸嘴的類型。
（四） 按[吸附]按鈕，使貼裝頭吸附指定的元件。
（五）按[真空壓]按鈕，打開“真空壓”畫面。

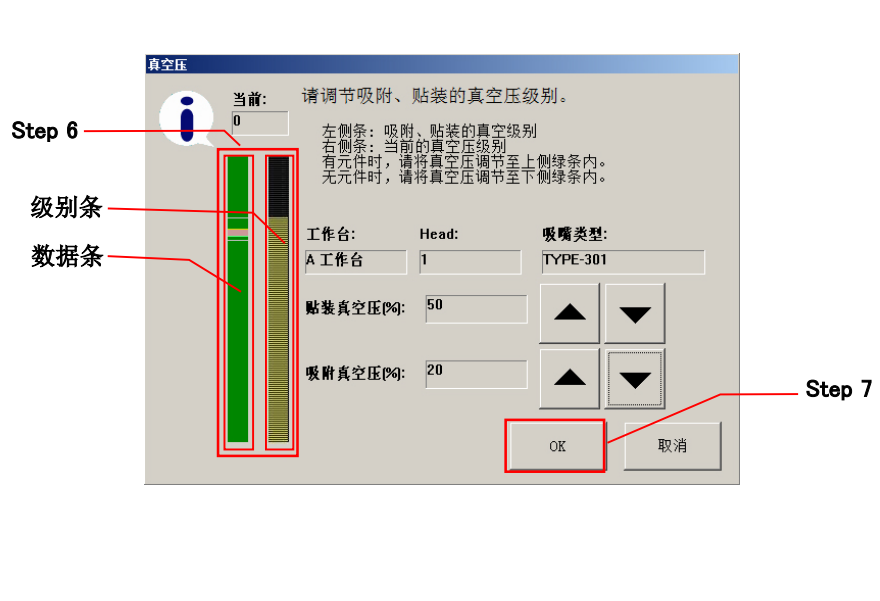

（六） 確認吸附元件時真空壓的值。
級別條達到了（超過了）數據條上側綠色部分，表示真空壓正常。若級別條沒有達到數據條上側綠色部分，說明可能吸附位置有偏移或吸嘴本身不適合該元件使用。若吸嘴雖然吸附在元件的正中央，真空壓仍然不上升時，請重新選擇吸嘴。
（七）按[OK]按鈕，關閉畫面。

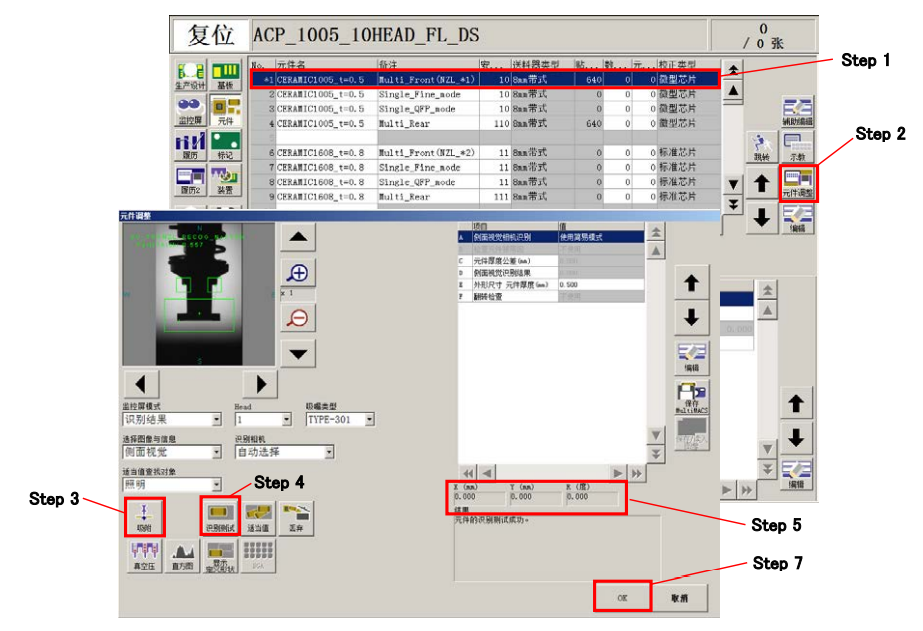

判斷能否穩定的吸附元件的第二個方法是：通過實際吸附元件并進行識別測試來判斷是否能夠穩定地吸附元件。步驟如下：
Step 1. 從元件信息中選擇需要進行識別測試的元件。
Step 2. 按[元件調整]按鈕，打開“元件調整”畫面。
Step 3. 按[吸附]按鈕，使貼裝頭吸附選定的元件。
Step 4. 按[識別測試]按鈕，進行識別測試。
Step 5. 記錄識別測試的結果。
Step 6. 反復進行 3 次左右上述 Step3～4 的操作，確認識別結果幾乎沒有變化(±數 10μm 以內)。
若識別結果有變化，說明吸附狀態不穩定，元件在隨貼裝頭移動的過程中發生了偏位；或識別本身不穩定。若是吸附狀態不穩定，需要重新選擇吸嘴。若是識別本身不穩定，需要修改識別數據。若修改了識別數據，識別本身還是不穩定時，請與YAMAHA公司售后服務部門聯系。
Step 7. 按[OK]按鈕，結束識別測試。
以上闡述了判斷能否穩定的吸附元件的兩種方法，第一種是通過吸附元件后測試真空壓來判斷，第二種是通過吸附元件后識別測試來確認判斷。貼片機貼裝過程中，引起貼裝偏位的一部分原因就是由于吸附不穩定。希望本文能對貼片機操作員提供幫助。
