誰是業內具有高性價比的離線AOI？為性價比而生的ALD7120簡介 發布時間：2022-03-13 閱讀人數：
誰是業內具有高性價比的離線AOI？ AOI，中文名稱是“自動光學檢測設備”，離線AOI是獨立于電子貼裝生產線線體的自動光學檢測設備。ALD7120是神州視覺公司專為國內許多小批量、多機種的制造廠商開發的離線式AOI。該機采用進口的絲桿導軌實現高精度，3CCD彩色相機能夠準確識別各部件的顏色變化，完全01005的檢測能力，符合CE標準和人性化的機械設計，超大抽拉式操作托盤，可供操作人員置放PCB等物品，位于中間的LCD顯示器可保護操作人員視力，集中的電路系統打開外罩便一目了然，方便維護保養，自動張開的雙邊夾具大大提高了使用效果，自動感應安全光幕和自動開啟的翻板讓設備使用更安全。
ALD7120的突出特性
快速編程設計和快速檢測能力
編程速度
3000個點的PCBA采用手動編程只需要50分鐘即可完成；若元件庫存建立完整，使用CAD DATA導入即可完成自動編程；ALD7120還包含了離線編程軟件包（包含離線調試功能）
檢測速度
檢測一塊電腦主板的進間約為15秒；檢測一塊手機主扳的時間約為3秒；平均每秒處理檢測點180個
多領域應用設計
智能同軸光源設計(針對翹腳和虛焊開發)
采用同軸四層照明光源，使器件采光處于光亮與柔和的中性狀態，能有效解決噴錫板，紅膠板的檢測問題，改善爐后焊點圖像質量．提高檢測效果．不同背景顏色的PCB對焊點的檢測影響在四色同軸光照下迎刃而解。高精智能相機擴大視窗提高檢測速度，自動讀取條碼，圖像更清晰、高清晰的畫質、A/B面自動識別、自動讀取Barcode、Bad Mark等功能將優化您的制程．提高生產效率和管理能力。領先的自動畫框，自動搜索元件庫使您再也不必為繁瑣的程序制作而苦惱！離線AOI ALD7120以其精準的判斷能力和高速的檢測質量將靈活應對國內大批量，多Mode和多功能的外觀檢查需求。
內置ALDSPC軟件包
提供一切所需內容的詳細報表；當同一錯誤發生多次即自動報警、自動計算周，月、季度的餅狀圖，曲線圈和PPM圖。ALeader開發的統計過程控制軟件(SPC)與AOI無縫連接，根據反饋信息及時發現系統性因素出現的征兆，并采取措施，以消除其影響．使過程維持在僅受隨機性因素影響的受控狀態，以達到控制質量的目的。
高精度、高檢出率
多Mark功能(含Bad Mark)
多程序同時運行
智能自動讀取Barcode
遠程控制與中心服務器
ALD7120的技術指標參數列表
| 功能參數 Functional Specifications | |
| 檢測的電路板 | 回流爐后電路板檢查 |
| 檢測方法 | TOC算法，Histogram算法，Match算法，Short算法，OTHER算法，CREST算法，PIN算法等多種國際領先算法，系統根據不同檢測點自動設定其參數 |
| 攝像頭 | 全彩色智能數字相機 |
| 分辨率/視覺范圍/速度 | 標配：15μm/Pixel FOV :36mm×30.72mm 檢測速度＜200ms/FOV |
| 選配：8μm/Pixel FOV :19.20mm×16.38mm 檢測速度＜200ms/FOV | |
| 光源 | 高亮RRGB同軸環形塔狀LED光源 (彩色光) |
| 編程模式 | 手動編寫、自動畫框、CAD數據導入自動對應元件庫 |
| 遠程控制 | 通過TCP / IP網絡實現遠程操作、隨時隨地查看、啟動或停止機器運行、修改程序等操作 |

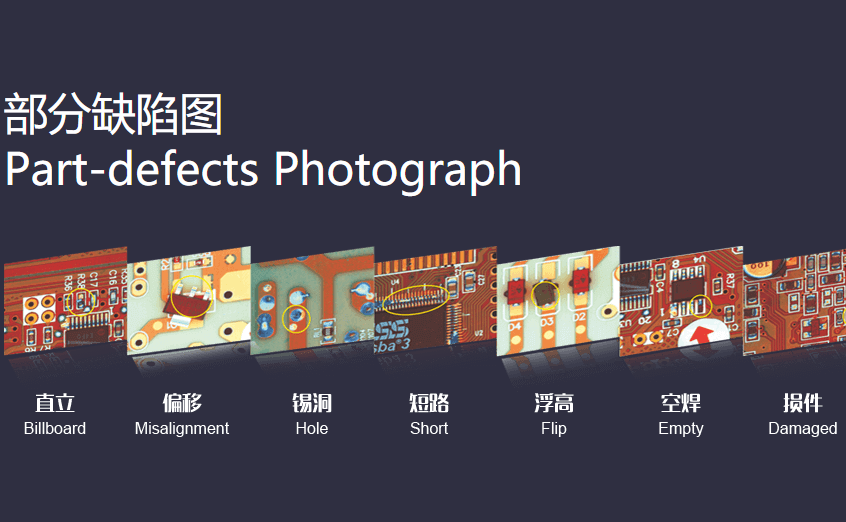

| 檢測覆蓋類型 | 偏移、少錫、短路、污染、缺件、歪斜、立碑、側立、翻件、錯件、破損、浮高、極性、虛焊、空焊、溢膠、錫洞、引腳未出等 |
| 特別功能 | 多程序同時運行，支持自動調取程序； |
| 小零件測試 | 8μm：01005chip & 0.3pitch IC |
| SPC和制程調控 | 全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析，可輸出Excel、Txt等文件格式 |
| 條碼系統 | 相機自動識別與傳輸Barcode（1維或2維碼），及多Mark功能（含Bad Mark） |
| 服務器模式 | 采用中心服務器，可將數臺AOI數據集中統一管理 |
| 操作系統 | Windows10 64位專業版 |
| 檢查結果輸出 | 22英寸液晶顯示器 |
| 系統參數 System Specifications | |
| PCB尺寸范圍 | 50×50mm(Min)～430×330mm(Max) |
| PCB厚度范圍 | 0.3 to 5 mm |
| PCB夾緊系統邊緣間隙 | TOP：3.5 mm Bottom：3.5 mm |
| 大PCB重量 | 3KG |
| PCB彎曲度 | ＜5mm 或 PCB對角線長度的2% |
| PCB上下凈高 | PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 80 mm |
| Conveyor系統 | 自動張開和收起的雙邊夾具、自動補償PCB彎曲變形 |
| Conveyor離地高度 | 850 to 920 mm |
| Conveyor流向 | PCB在Y方向移動 |
| X/Y 平臺驅動 | 絲桿馬達驅動； PCB固定，Camera在X方向移動，每一臺均通過CTQ認證 |
| 電源 | AC230V 50/60 Hz 小于0.5KVA |
| 氣壓 | 不需要 |
| 設備重量 | 約290KG |

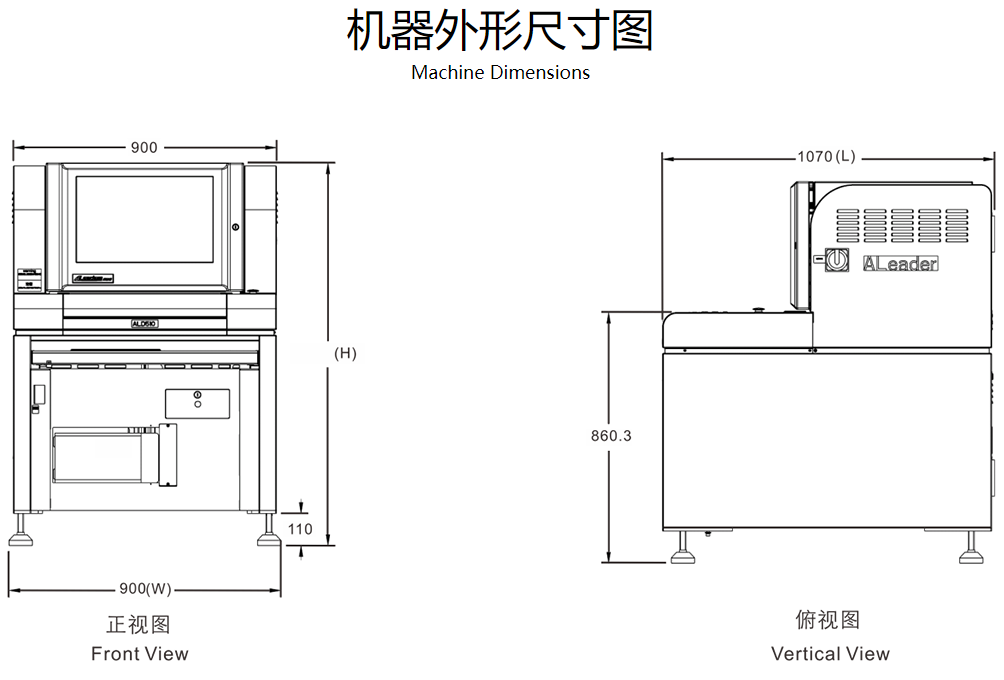

| 設備外形尺寸 | 900×1070×1310mm (L×W×H) |
| 環境溫濕度 | 10～35℃ 35～80％ RH（無結露） |
| 設備安規 | 符合CE安全標準 |

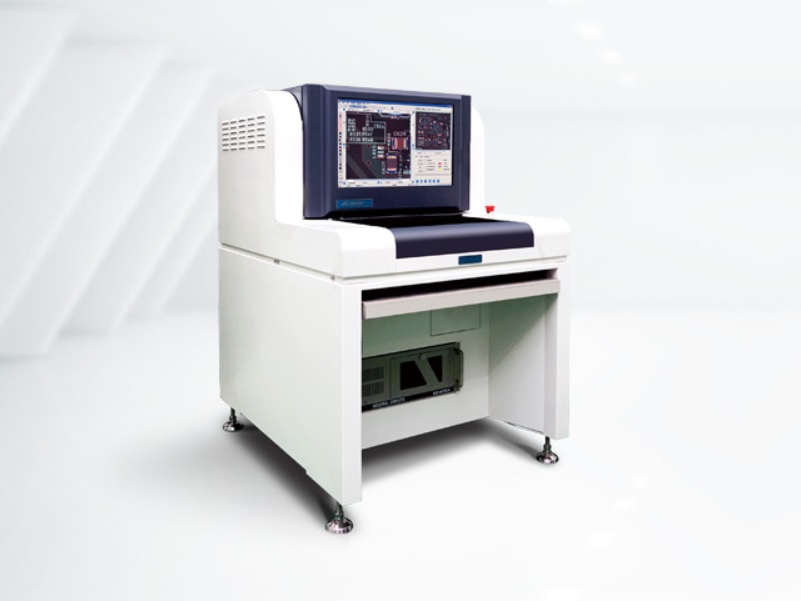

ALD7120的外觀
以上從ALD7120的核心技術指標，突出特性，外觀尺寸等方面做了說明，可以看出ALD7120的指標在業內是出于先進水平的，是神州視覺公司推出的主打性價比的一款離線AOI。
神州視覺公司簡介
東莞市神州視覺科技有限公司成立于2005年8月。其前身是組建于2002年10月的AOI研發團隊，核心成員均有多年的電子制造業從業經歷。神州視覺是中國國內第一家開發制造出國內第一臺真正意義上的、擁有完全自主知識產權的自動光學檢測儀的公司。 神州視覺公司成立以來，公司人數已由期初的6人發展到現在的200多人，80%人員為本科以上學歷。目前公司有完善的研發、制造、質量控制及良好的售后服務體系，可以快速的對應市場及客戶的需求。神州視覺的產品涵蓋離線AOI、在線AOI、3D SPI產品，在中國國內具有較高的知名度和廣泛的用戶基礎。
